سنسور خازنی چیست ؟؟؟
سنسور خازنی یکی از انواع سنسورهای بدون تماس است که برای تشخیص اجسام فلزی و غیرفلزی استفاده می شوند . سنورهای خازنی دارای حساسیت و پهنای باند بالایی هستند. از جمله کاربرد های سنسور خازنی می توان به کنترل سطح، کنترل مایعات داخل محفظه و عمل شمارش اجسام اشاره نمود. همچنین از سنسورهای خازنی می‌توان به عنوان مولد پالس به منظور کنترل وضعیت برنامه ماشین آلات برای شمارنده‌ها و آشکارسازی تقریبا تمام مواد فلزی و غیر فلزی استفاده کرد. همچنین سنسور های خازنی نوعی دیگر از سنسورهای مجاورتی می باشند.
این سنسورها شباهت زیادی باسنسورهای القایی دارند .
تفاوت های اصلی این سنسور القایی در این است که سنسور القایی یک میدان الکترومغناطیسی تولید می کند. در نتیجه سنسور القایی فقط قابلیت تشخیص مواد فلزی را دارد. ولی سنسور خازنی علاوه بر مواد فلزی قابلیت تشخیص مواد غیر فلزی مانند شیشه ,کاغذ ,پلاستیک, مایعات و پارچه را نیز دارد .
سنسور های خازنی در مقابل همه چیز حساس بوده و در موارد زیر کاربرد دارند :
1- کنترل سطوح مخازن
2- شمارش خط تولید
3- جدا کردن قطعات فلزی از غیر فلزی
4- کنترل حرکت پارچه
5- تشخیص پارگی نوار نقاله
سنسورهای خازنی سنسورهای بدون تماس و بدون کنتاکت الکتریکی هستند که در مقابل فلزات و اغلب غیر فلزات عمل می نمایند . این سنسورها برای کنترل سطوح در مخازنی که از مواد پودری، مایع و یا دانه دانه پر شده اند مناسب هستند . سنسورهای مجاورتی خازنی بیشتر برای تشخیص مواد غیر فلزی مانند شیشه، چوب، پلاستیک و سایر استفاده می شوند و برای آشکارسازی اجسام فلزی بیشتر سنسورهای القایی به کار می روند. همچنین از آنها می توان به عنوان مولد پالس به منظور کنترل وضعیت برنامه ماشین آلات، برای شمارنده ها و آشکارسازی تقریبا تمام مواد فلزی و غیرفلزی استفاده کرد .
ساختمان سنسورهای خازنی از چهار قسمت تشکیل شده است :
• آمپلی فایر
• اشمیت تریکر
• دمدو لاتور
• اسیلاتور
قسمت اساسی اسیلاتور از دو قطعه فلزی تشکیل شده، وضعیت قرارگیری این قطعات فلزی نسبت به هم طوری است که باعث ایجاد یک ظرفیت خازنی می شود. هرچه ثابت دی الکتریک قطعه مورد نظر بزرگ تر باشد شناسایی آن توسط سنسور راحت تر صورت می گیرد. هوا با دی الکتریک ۱ به عنوان مقدار مبنا قرار می گیرد. قطعات با دی الکتریک بزرگتر از ۲ توسط سنسور خازنی تشخیص داده می شوند. هم چنین هر چه اندازه قطعه بزرگ تر باشد تشخیص آن توسط سنسور راحت تر است.
در صورت عدم حضور قطعه در مقابل سنسور خازنی، به دلیل وجود هوا در بین صفحات خازن دی الکتریک آن برابر با ۱ است و ظرفیت خازنی کم است. در نتیجه اسیلاتور عمل نمی کند و خروجی سنسور خاموش خواهد بود
دمولاتور دامنه اسیلاتور را آشکار می کند و این مقدار را با سطح مرجع مقایسه می نماید. هرگاه دامنه این مقدار از دامنه مرجع بیشتر باشد، خروجی سنسور تحریک می شود. آمپلی فایر خروجی وظیفه تأمین جریان بار را بر عهده دارد .
انواع سنسور خازنی:
- AC دو سیم
این نوع سنسورها فقط دو حالت دارند یا باز و یا بسته، به همین دلیل دو سیم در آنها به کار رفته است .
- DC سه سیم
این مدل خود به دو نوع تقسیم میشوند: NPN و PNP ، این نوع سنسورها سه حالت دارند یا باز و یا بسته، و نیز یک حد وسط در این نوع سنسورها وجود دارد .
-
دو سیم NAMOR
-
چهار سیم DC
عملکرد این نوع سنسورها مانند کلید های مرکب است که با بسته شدن یک کنتاکت آن، فرمان باز شدن کنتاکت دیگر را میدهد .
یکی از کاربردهای سنسور خازنی در صنعت تشخیص پر شدن بطری ها از مایع مورد نظر است. به این منظور بطری های برای پر شدن روی نوار نقاله حرکت می کنند. سنسورهای خازنی کنترل سطح به منظور تشخیص وجود مواد در مخازن فلزی به کار گرفته می شوند. سطح مواد پودری، دانه دانه، مایعات که در مخازن فلزی انباشته می شوند را می توان توسط این سنسورها کنترل کرد اساس کار این سنسورها به این صورت است که بین میله پروپ و بدنه فلزی مخزن، ظرفیت خازنی وجود دارد. هرگاه به علت وجود مواد ظرفیت خازنی افزایش یابد و از مقدار معینی فراتر رود خروجی سنسور که به صورت کنتاکت رله است، فعال خواهد شد. خروجی رله را می توان با جابه جا کردن یک کنتاکت، به صورت نرمال باز یا نرمال بسته انتخاب نمود
سنسورهای خازنی کنترل سطح در دو نوع مختلف تولید می شود:
1-پروپ روکش دار
برای مواد هادی جریان الکتریسیته مانند آب، اکسید آهن، اکسید آلومینیوم و مناسب است .
2- پروپ بدون روکش
برای موادی با مقاومت الکتریکی بالا مانند سیمان، گچ، انواع روغن، گرانول های پلاستیکی، خاک چینی و پودر سرامیک مناسب است.
نحوه ثبت سفارش سنسور خازنی :
در صورت نیاز به کسب اطلاعات بیشتر در مورد محصولات و استعلام قیمت ، لطفا با شماره های 02133953551 تماس بگیرید . باتشکر از شما – روابط عمومی فروشگاه گاما کنترل
برای مشاهده سایر محصولات مشابه نیز مشاهده سایر محصولات فروشگاه گاماکنترل می توانید از طریق لینک های زیر اقدام نمایید .
لینک کانال تلگرامی فروشگاه گاماکنترل :
https://t.me/gamma_control
لینک اینستاگرام فروشگاه گاما کنترل :
https://www.instagram.com/gamma_control
مشتریان کلید اتوماتیک زیمنس ، محصولات زیر را هم خرید کردند .
انواع سنسور خازنی به تفکیک کد فنی :

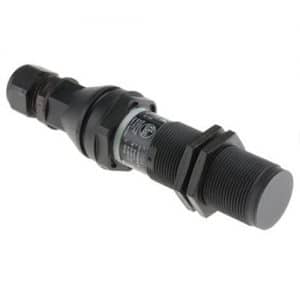

سنسور خازنی مکعبی سیم دار مدل KQ6005
